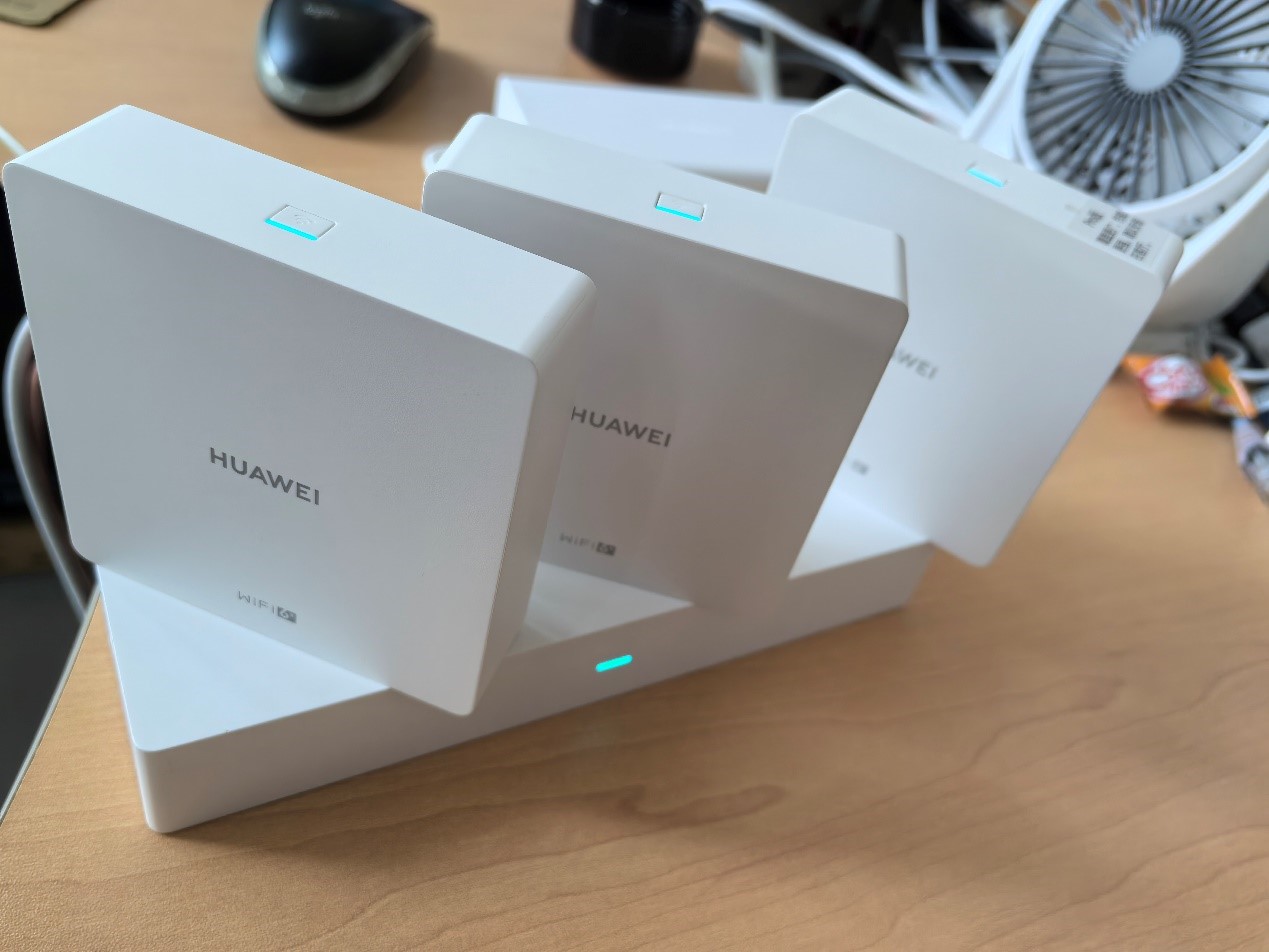

搬新家，用新网。入手了套华为H6的套装，想在新家里用起来（其实H6几年前就买了，只是房子没弄好，没好装）。

一、现有网络信息

电信宽带猫（桥接模式）+ROS主路由+华为H6全屋WIFI。

ROS负责拨号、NAT转发；H6接在ROS的LAN口，从ROS获取IP，负责全屋WIFI的覆盖，但多了一层NAT。

二、网络改造

2.1 拓扑改造

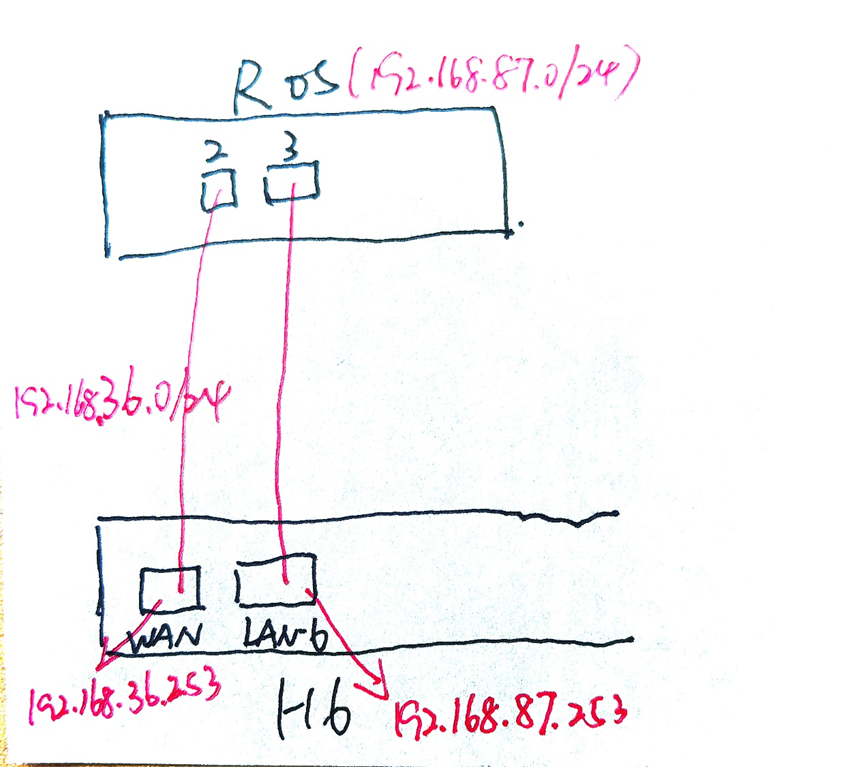

H6的WAN口接ROS的LAN-2，H6的LAN-6口（可以是任意的一个口）接ROS的LAN-3，如下图所示：

2.2 ROS的配置

（1）配置思路

在连接H6的LAN-2口中配置一个IP，用以完成H6 WAN口网络的连通，以免H6提示网络未连接。

（2）LAN-2口

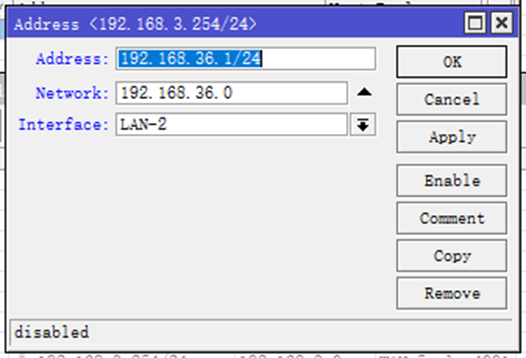

增配IP地址，在IP -> Address 中，配置LAN-2口的IP地址为 192.168.36.1/24。

（3）LAN-3口

无需额外的配置，保留现有可上网的配置即可。

至此，ROS的配置完成。

2.3 H6的配置

（1）配置思路

关闭H6的防火墙、DHCP功能；

配置H6的LAN IP为原先ROS局域网IP网段中的IP地址；

配置H6的WAN口IP为上一步新增的IP网段中的IP地址。

（2）可实现的功能

H6实现全屋WIFI的覆盖，客户端从ROS处获取到IP，可在H6的终端管理中看到子路由信息、无线终端信息、有线终端等信息，可实现子路由的“即插即用”，可实现全局域网内对H6的管理。

（3）关闭防火墙

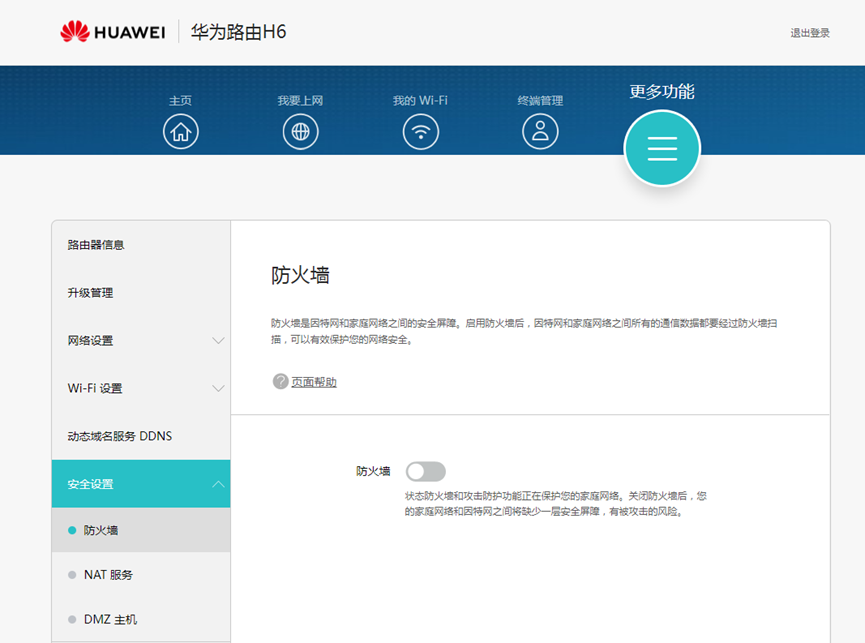

在web页面 -> 更多功能 -> 安全设置 -> 防火墙 中，关闭“防火墙”。

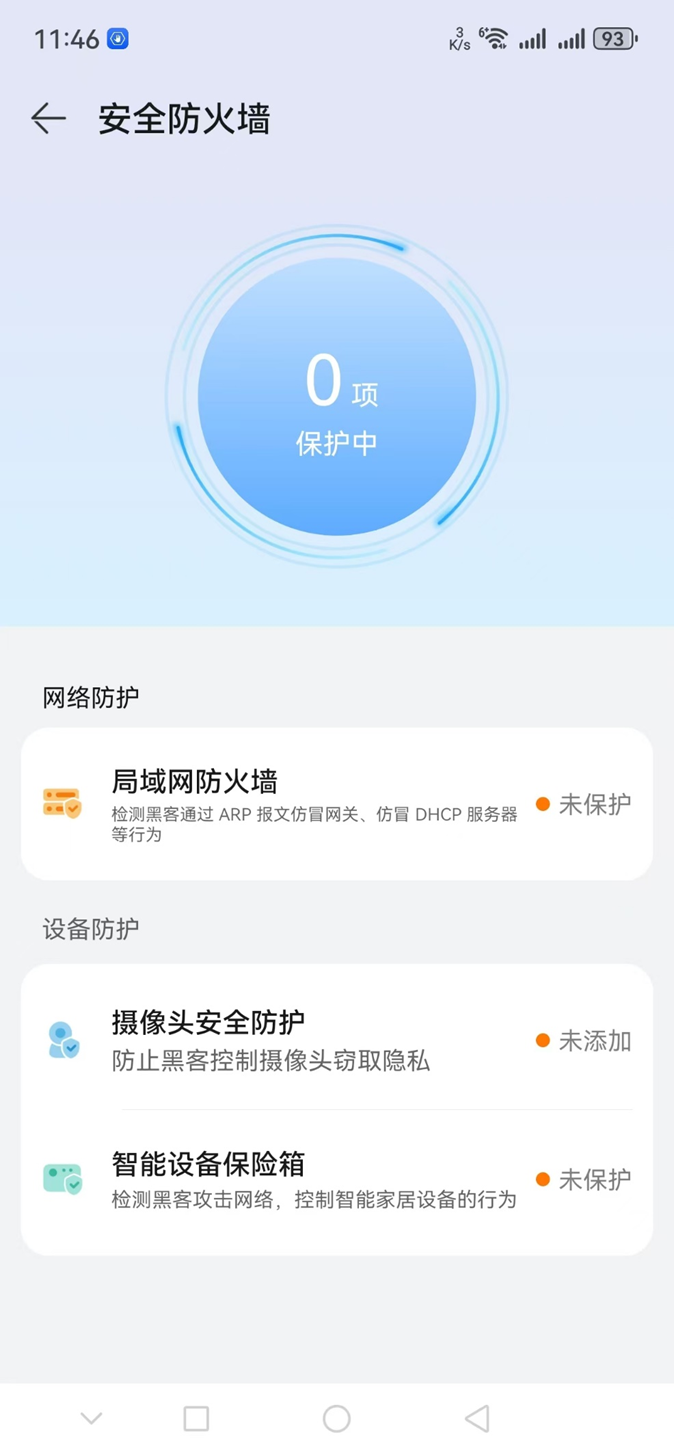

在手机APP智慧生活 -> 设备 -> 安全防火墙 中，关闭“局域网防火墙”。

（4）更改路由器局域网IP、关闭DHCP

在web页面 -> 更多功能 -> 网络设置 -> 局域网 中，修改“路由器局域网IP地址“为 192.168.87.253 。

在web页面 -> 更多功能 -> 网络设置 -> 局域网 中，关闭”DHCP“。

（5）配置H6 WAN口IP地址

在web页面 -> 我要上网 中，“上网方式”改为“手动输入IP（静态IP）”，并配置192.168.36.0/24段的IP地址以及正确的DNS服务器地址。

至此，H6配置全部完成。

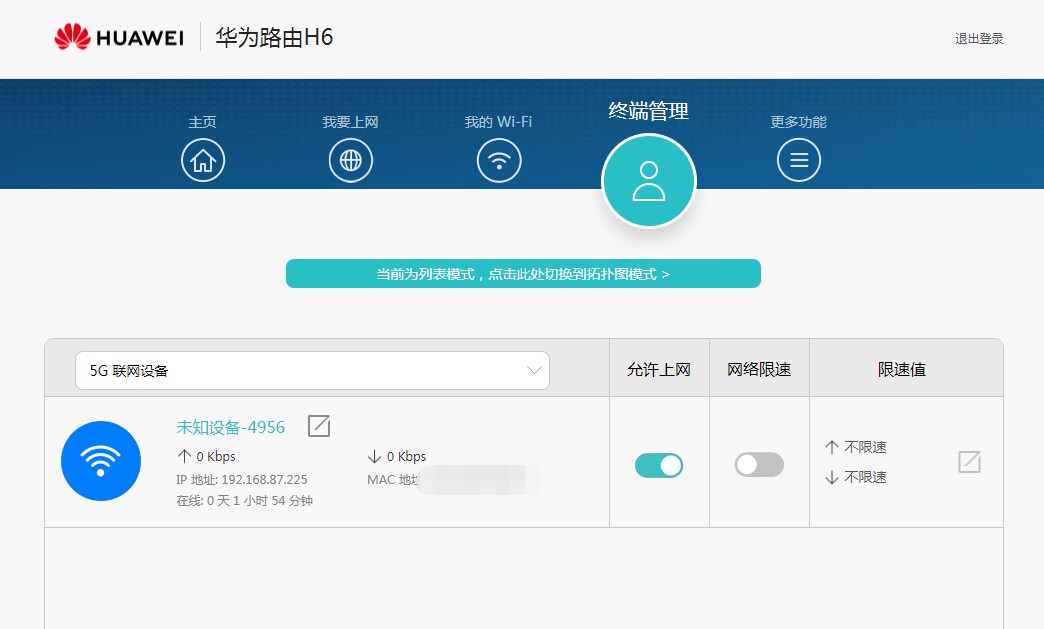

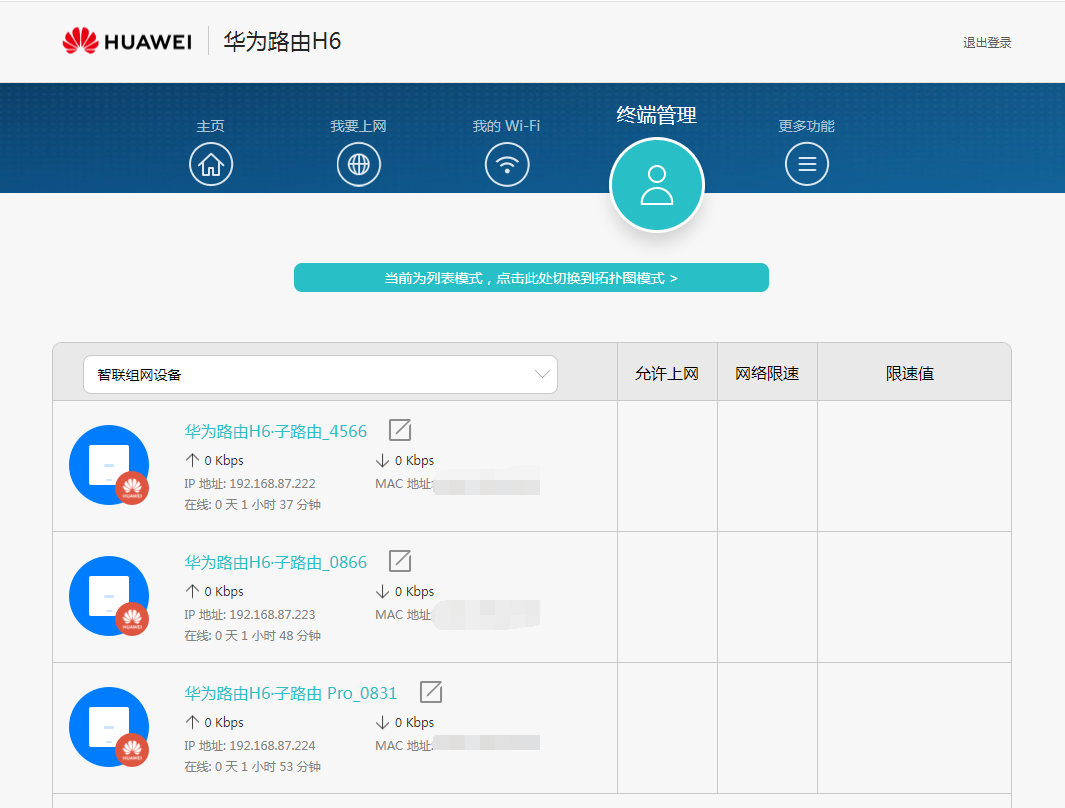

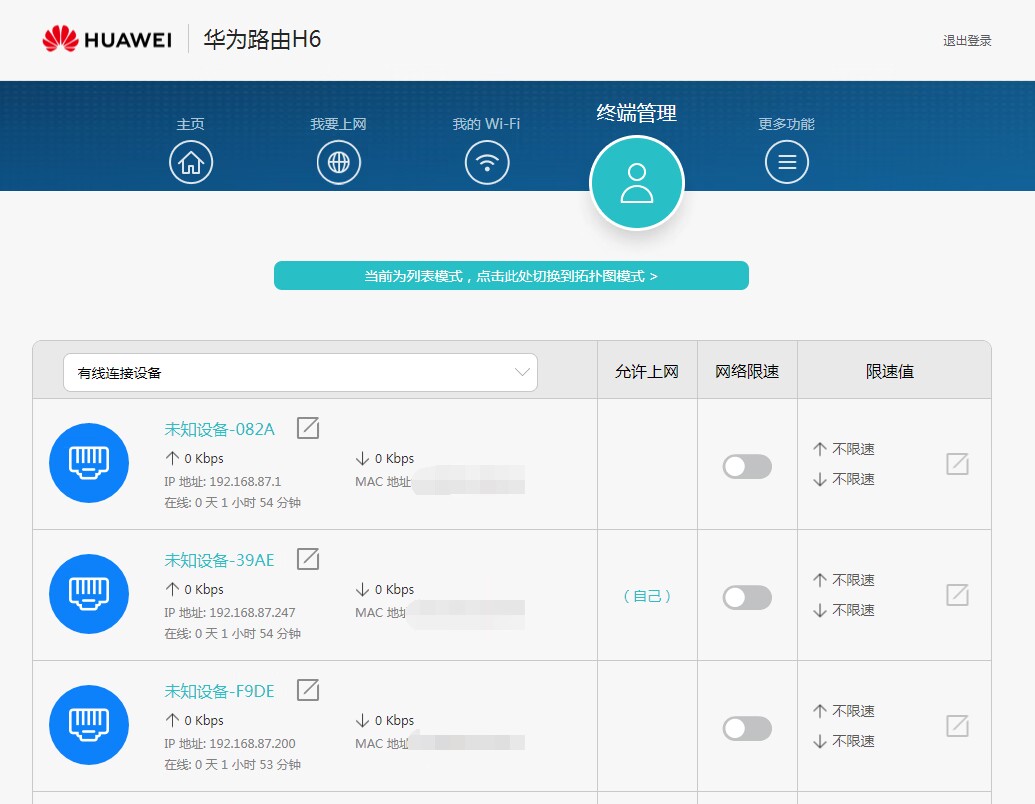

三、成果展示

四、遗留问题

4.1 无法对子路由进行升级维护

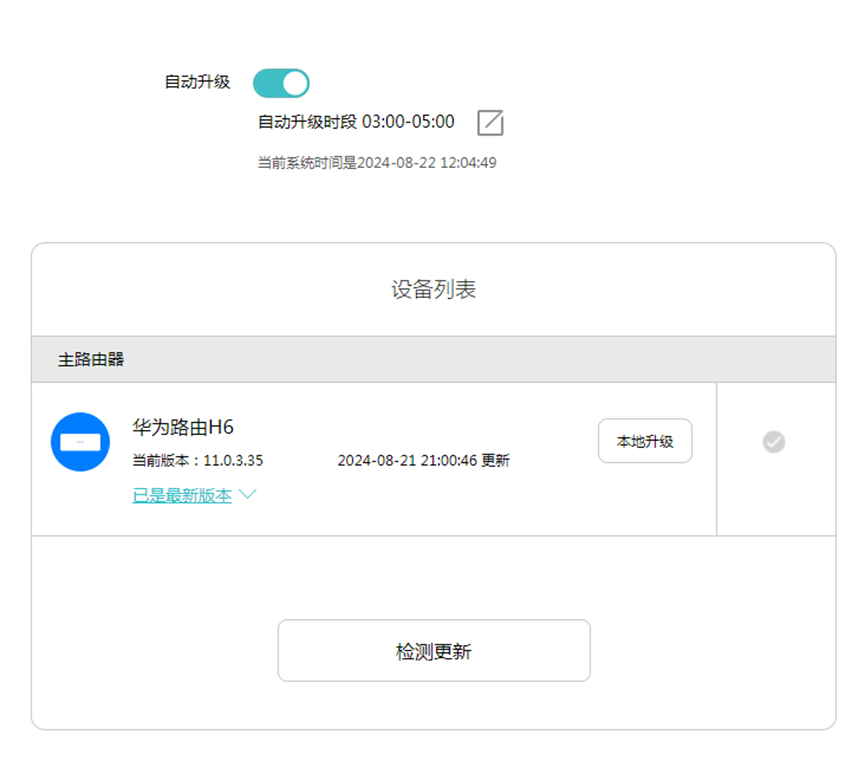

在web页面 -> 更多功能 -> 升级管理中，只能看到母路由的信息，无法看到子路由的信息，无法对子路由执行升级维护。
